Información para electromecánicos



Caja de cambios automática CFC300P

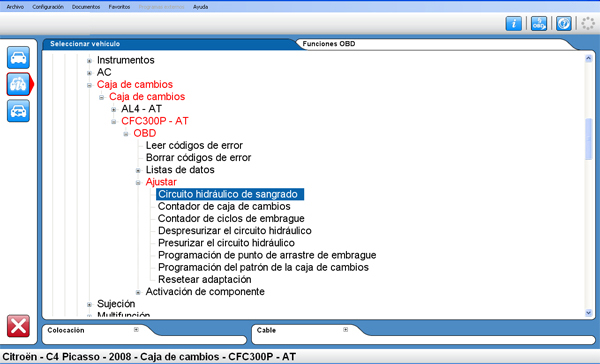

Diagnosis realizada con el CDP MIAC

Cuando se haya realizado una reparación en la caja de cambios, se deben seguir las siguientes instrucciones/secuencia.

Por favor, leer las indicaciones antes de realizar cualquier reparación en la caja de cambios.

Los números de la tabla especifican el orden del proceso para la secuencia de trabajo seleccionada y los caracteres describen las diferentes partes de una secuencia de trabajo.

Secuencia de trabajo A B C D E F G H
Reemplazo de la UCE 1 2 3 4 - 5 6 7
Extracción/instalación de la UCE 1 2 3 4 - - - -
Reemplazo del cojinete de empuje de embrague 1 2 3 4 - 5 - -
Comprobación del nivel de aceite del actuador de control 1 2 3 - - - - -
Drenaje de aceite del actuador de control 1 2 3 4 - - - -
Reemplazo del sensor de posición del actuador de control - 1 - - - - 2 -
Reemplazo de la unidad hidráulica 1 2 3 4 - 5 6 7
Extracción/instalación de la unidad hidráulica 1 2 3 4 - - - -
Reemplazo de la unidad de la bomba eléctrica 1 2 3 4 - - - 5
Extracción/instalación de la unidad de la bomba eléctrica 1 2 3 4 - - - -
Reemplazo del actuador de control 1 2 3 4 - 5 6 7
Extracción/instalación del actuador de control 1 2 3 4 - 5 6 -
Reemplazo de una electroválvula o sensor de presión 1 2 3 4 - - - -
Reemplazo de la reserva del actuador de control o el acumulador 1 2 3 4 - - - -
Reemplazo del motor eléctrico de la unidad de la bomba eléctrica 1 2 3 4 - - - 5
Extracción/instalación del motor eléctrico de la unidad de la bomba eléctrica 1 2 3 4 - - - -
Reemplazo del mecanismo de embrague o de la placa de embrague 1 2 3 4 5 6 7 8
Extracción/instalación del mecanismo de embrague o de la placa de embrague 1 2 3 4 - 5 - -
Reemplazo de la caja de cambios - 1 - - - 2 3 4
Extracción/instalación de la caja de cambios - 1 - - - 2 3 -
Reemplazo de la palanca selectora de marchas - 1 - - - - - 2
Reemplazo de los mandos del volante - 1 - - - - - 2

Resumen de secuencias de trabajo:

A Despresurizar el circuito hidráulico.
B Proceso mecánico
C Presurizar el circuito hidráulico.
D Sangrado del circuito hidráulico.
E Reinicialización de los valores de auto-programación.
F Programación del punto de contacto del embrague
G Programación de la caja de cambios
H Borrar contadores

Descripción de las secuencias de trabajo.

  1. Despresurizar el circuito hidráulico.

    Nota:

    Durante la ejecución de esta función, el encendido debe estar puesto.

    Prerrequisitos del test:

    • Encendido puesto, motor apagado.

    • Palanca selectora en punto muerto.

    • Todas las cargas eléctricas deben estar desconectadas.

    • Tensión de la batería superior a 12V.

    Procedimiento:

    1. Iniciar la función.

    2. El sistema está despresurizado.

    3. Se muestra un cuadro de diálogo: operación realizada con éxito / fallo en la operación.

      • En caso de fallo de la función, comprobar los prerrequisitos del test y atender a los posibles códigos de avería.

    4. Salir de la función.

  2. Proceso mecánico

    • Para realizar el proceso mecánico, atender a las instrucciones del fabricante.

  3. Presurizar el circuito hidráulico.

    Nota:

    Durante la ejecución de esta función, el encendido debe estar puesto.

    Prerrequisitos del test:

    • Encendido puesto, motor apagado.

    • Palanca selectora en punto muerto.

    • Todas las cargas eléctricas deben estar desconectadas.

    • Tensión de la batería superior a 12V.

    Procedimiento:

    1. Iniciar la función, y pulsar OK.

    2. El sistema está presurizado.

    3. Se muestra un cuadro de diálogo: operación realizada con éxito / fallo en la operación.

      • En caso de fallo de la función, comprobar los prerrequisitos del test y atender a los posibles códigos de avería.

    4. Salir de la función.

  4. Sangrado del circuito hidráulico.

    Nota:

    Durante la ejecución de esta función, el encendido debe estar puesto.

    Prerrequisitos del test:

    • Encendido puesto, motor apagado.

    • Palanca selectora en posición de punto muerto.

    • Todas las cargas eléctricas deben estar desconectadas.

    • Tensión de la batería superior a 12V.

    Procedimiento:

    1. Iniciar la función, y pulsar OK.

    2. Se está ejecutando el sangrado de la unidad hidráulica.

    3. Se muestra un cuadro de diálogo: operación realizada con éxito / fallo en la operación.

      • En caso de fallo de la función, comprobar los prerrequisitos del test y atender a los posibles códigos de avería.

    4. Salir de la función.

  5. Reinicialización de los valores de autoprogramación.

    Prerrequisitos del test:

    • Encendido puesto, motor apagado.

    • Palanca selectora en posición de punto muerto.

    • Todas las cargas eléctricas deben estar desconectadas.

    • Tensión de la batería superior a 12V.

    Procedimiento:

    1. Iniciar función, y pulsar OK.

    2. Se han reinicializado los valores de autoprogramación.

    3. Se muestra un cuadro de diálogo: operación realizada con éxito / fallo en la operación.

      • En caso de fallo de la función, comprobar los prerrequisitos del test y atender a los posibles códigos de avería.

    4. Salir de la función.

  6. Programación del punto de contacto del embrague.

    Nota:

    Durante la ejecución de esta función, el encendido debe estar puesto.

    Prerrequisitos del test:

    • Motor en ralentí.

    • Palanca selectora en posición de punto muerto.

    • Todas las cargas eléctricas deben estar desconectadas.

    Procedimiento:

    1. Iniciar la función, y pulsar OK.

    2. Se ha iniciado la programación del punto de contacto del embrague.

    3. Se muestra un cuadro de diálogo: operación realizada con éxito / fallo en la operación.

      • En caso de fallo de la función, comprobar los prerrequisitos del test y atender a los posibles códigos de avería.

    4. Salir de la función.

  7. Programación de la caja de cambios.

    Nota:

    Durante la relización de esta función, el encendido debe estar puesto.

    Prerrequisitos del test:

    • Encendido puesto, motor apagado.

    • Palanca selectora en posición de punto muerto.

    • Todas las cargas eléctricas deben estar desconectadas.

    • Tensión de la batería superior a 12V.

    Procedimiento:

    1. Iniciar la función, y pulsar OK.

    2. The programming of the gearbox grid is now started.

    3. Se muestra un cuadro de diálogo: operación realizada con éxito / fallo en la operación.

      • En caso de fallo de la función, comprobar prerrequisitos del test y atender a los posibles códigos de avería.

    4. Salir de la función.

  8. Borrar contadores.

    Nota:

    Cuando cambie componentes de la caja de cambios, es posible borrar los valores del contador de la pieza correspondiente. La finalidad de este proceso es el uso correcto del histórico de las piezas instaladas. Los valores reales pueden observarse en las tablas de las listas de datos. Solo borrar el contador del componente instalado.

    Prerrequisitos del test:

    • Encendido puesto, motor apagado.

    • Todas las cargas eléctricas deben estar desconectadas.

    • Tensión de la batería superior a 12V.

    Procedimiento:

    1. Iniciar la función, y pulsar OK.

    2. Se muestra un cuadro de diálogo: operación realizada con éxito / fallo en la operación.

      • En caso de fallo de la función, comprobar los prerrequisitos del test y atender a los posibles códigos de avería.

    3. Salir de la función.
