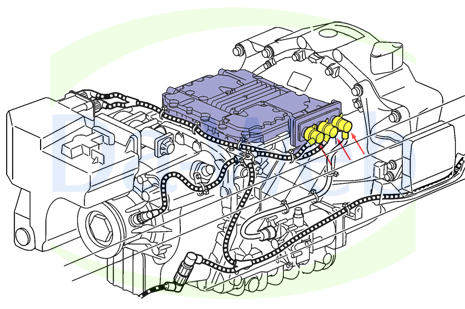

1.- Desconectar las tres conexiones eléctricas laterales: servoembrague, ralentizador y sensor de velocidad.
Figura 1.- Caja de cambios I-Shift (con Retarder)
2.- Desconectar las tuberías de alimentación de aire comprimido.
3.- Desmontar la centralita de la caja de cambios (Figura 2):

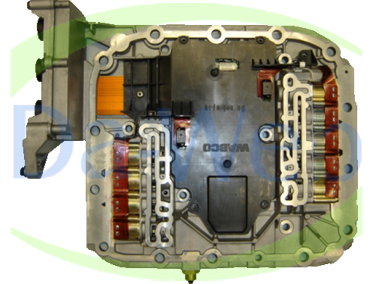

Figura 2.- Vista posterior de la unidad de control
- Quitar los tornillos de la tapa superior (6 unidades M8)
Figura 3.- Tornillos M8 de la ECU
- Quitar los tornillos de la caja de mandos (14 unidades M12)
Figura 4.- Tornillos M12 de la ECU
-

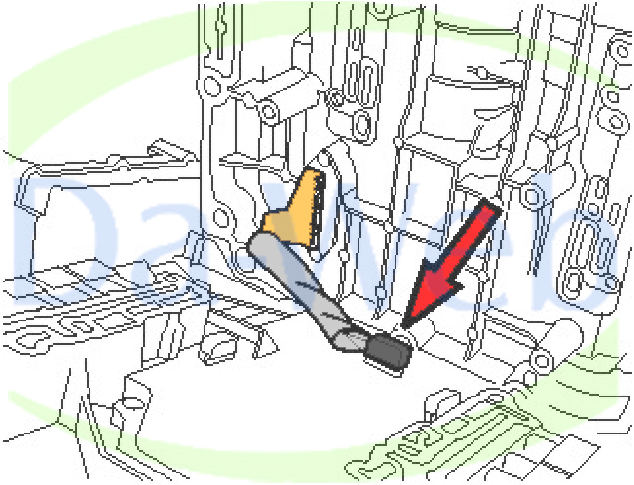

¡¡CUIDADO!! La unidad de control tiene un pequeño conector en su parte inferior, que se debe desconectar antes de desmontar completamente la unidad de control de la caja de cambios.
Figura 5.- Conector ECU
4.- Para poder desmontar la tapa de horquillas debe dar presión con aire comprimido a los cilindros de:
a) Splitt alto (HS).- introducir aire en el orificio LS (split bajo, posicion delantera), para asegurarse que se mueve correctamente.

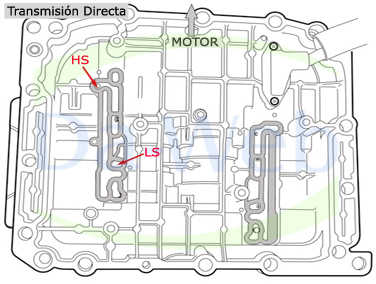

Figura 6.- Orificios de Split (caja cambios transmisión directa)

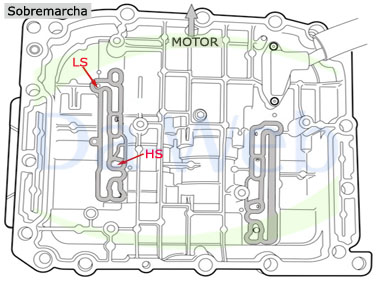

Figura 7.- Orificios de Split (caja cambios con sobremarcha)Posteriormente, introducir aire en el orificio HS, dejándolo en posición de Split alto.

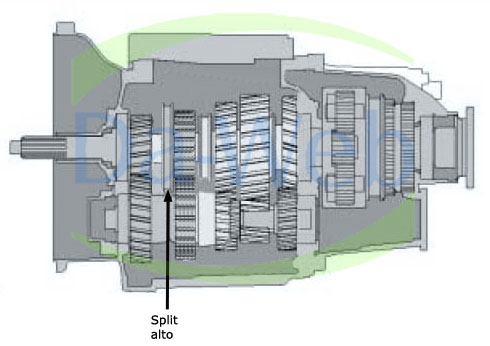

Figura 8.- Split en posición altab) Range bajo.- Antes de situar el cilindro en range bajo, comprobar su funcionamiento, en Range alto, soplando por el orificio HR.
Figura 9.- Orificios de Range
Posteriormente, soplar por el orificio LR para situar el range en su posición baja (Figura 10)

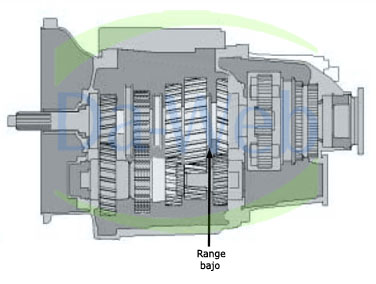

Figura 10.- Range en posición bajac) Marcha Atrás.- Previamente comprobar que la caja de cambios está en neutral girando el arrastrador del eje secundario.
- Si está en neutral, soplar en el orificio de la marcha atrás (R) para que se engrane la marcha atrás de la caja.

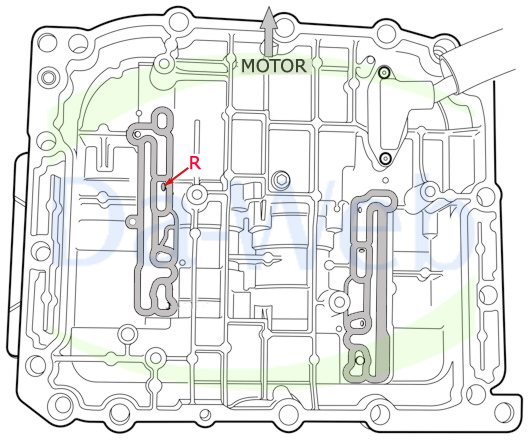

Figura 11.- Orificios marcha atrás
- Si no está en neutral, será necesario poner el cilindro que controla el piñón de 2ª y 3ª en neutro (Figura 12), ya que sino, debido al bloqueo de acoplamiento mecánico en la caja de mandos, no será posible engranar la marcha atras porque la 2ª o 3ª ha sido engranada previamente.

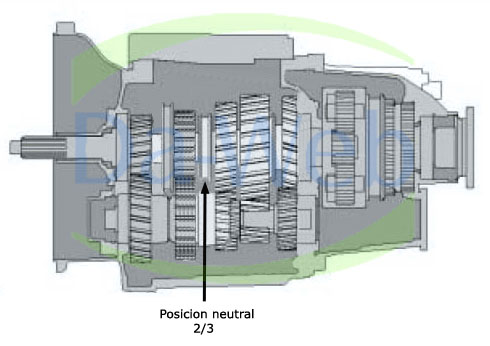

Figura 12.- Posición neutra de 2ª/3ª
Para situar el cilindro en neutro, introducir aire comprimido en los orificios de 2ª y 3ª (Figura 13), girando al mismo tiempo el arrastrador del eje secundario para comprobar que esta engranada en neutral. Una vez en neutro repetir el paso previo, b.1.

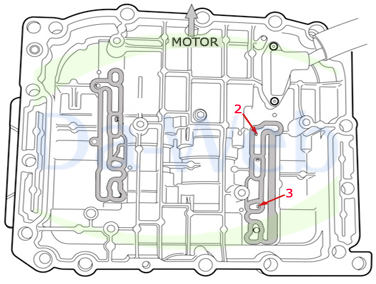

Figura 13.- Orificio para piñón 2ª / 3ª
4.- Finalmente levantar el conjunto de horquillas, con cuidado de no dañar ningun elemento.

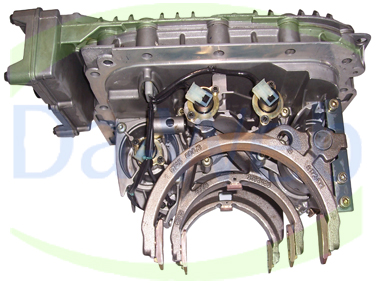

Figura 14.- Caja de mandos
5.- Para su posterior montaje, se han de colocar correctamente los desplazables de las horquillas y probar con aire comprimido que entran correctamente las marchas.

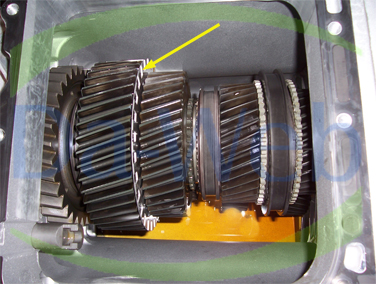

- ¡¡CUIDADO!! Al introducir el conjunto de horquillas se ha de tener especial especial cuidado de no dañar la rueda fónica del arboly el sensor de revoluciones de la caja de mandos. En la Figura 15 se puede observar la rueda fónica.
Figura 15.- Conjunto de engranajes
5.- Finalmente, es aconsejable realizar una calibración con la herramienta de diagnosis de MIAC.
