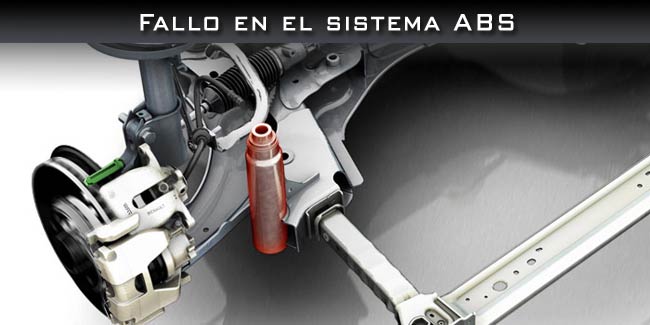

Fig. 1: Sistema ABS

Pulse en la imagen para ampliarla

Luz ABS/ESP encendida

Vehículo: BMW Serie 5 del año 2000.

Síntomas: el coche llega al taller con la luz de ABS/ESP encendida.

Se realiza la diagnosis de la UCE del sistema ABS/ESP mediante un equipo de diagnosis en serie. Con la diagnosis, observamos que se ha almacenado un código de avería que indica un problema en la señal del sensor de velocidad de rueda.

Fig. 2: Comprobación de las conexiones de salida de la señal de los sensores de velocidad de las ruedas traseras.

Pulse en las imágenes para ampliarlas

Diagnosis de la avería

Una vez borrados los códigos de avería, quitamos y ponemos de nuevo el encendido y realizamos una nueva comprobación de los códigos. En esta nueva comprobación vemos que no se ha almacenado ninguno.

Procedemos a realizar el test de conducción y tras un corto periodo de tiempo, se ilumina la luz de ABS. Realizamos una nueva lectura de la memoria de averías de nuevo y en esta ocasión, se muestra el mismo código de avería anteriormente almacenado en la memoria de la UCE.

Con ayuda del osciloscopio Pico de 4 canales, se comprueban las conexiones de salida de la señal de los sensores de velocidad de las ruedas traseras. Almacenamos la señal de éstas a velocidad baja y con el registro de referencia, realizamos un primer análisis que muestra una salida de señal intermitente del sensor de velocidad de rueda (fig 2).

Tras un segundo análisis del sensor comprobamos que se trata de un sensor nuevo. Extraemos el protector del sistema para examinar la corona del sensor. Mediante una primera inspección visual, podemos determinar que ésta presenta un 33% de desplazamiento en el buje de la rueda (la medición se ha realizado con un medidor de profundidad Vernier o Pie de rey).

Después de una primera valoración, se reemplaza el buje de la rueda dañado y el protector de la rueda se coloca de nuevo al vehículo.

Realizamos una lectura de averías para borrar los códigos de avería almacenados en la unidad de ABS/ESP e iniciamos un test de carretera. Puesto que no se ilumina la luz de ABS, accedemos a la UCE de nuevo y comprobamos que no hay códigos de avería almacenados.

Fig. 3: Corona del sensor del buje de la rueda.

Pulse en las imágenes para ampliarlas

Solución de la avería

Tras el análisis podemos determinar que la corona del sensor del buje de la rueda era la causa del fallo. Se había dañado la corona del sensor durante el montaje de la unidad del buje de la rueda recientemente instalada.

Un montaje defectuoso había producido una distorsión en la corona del sensor causando así una separación excesiva entre el sensor y la corona, que a su vez provocó una pérdida de la señal del sensor. Por este motivo, se había almacenado el código de avería correspondiente en la UCE.

Cabe destacar que el daño causado en la corona del sensor ha sido causado probablemente por la compresión de la corona durante la instalación, extracción o montaje del buje. El buje no puede reinstalarse de nuevo cuando se haya extraído del conjunto.
